一、目的

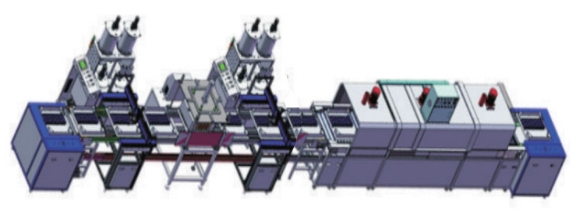

實現產品及治具在線灌膠、抽真空生產，第一次灌膠后流入真空機，進行抽真空作業，完成真空
作業后，流入 2#灌膠機，完成二次補膠后流入烤箱烘烤，工裝板通過升降機自動回流。
二，需求概述

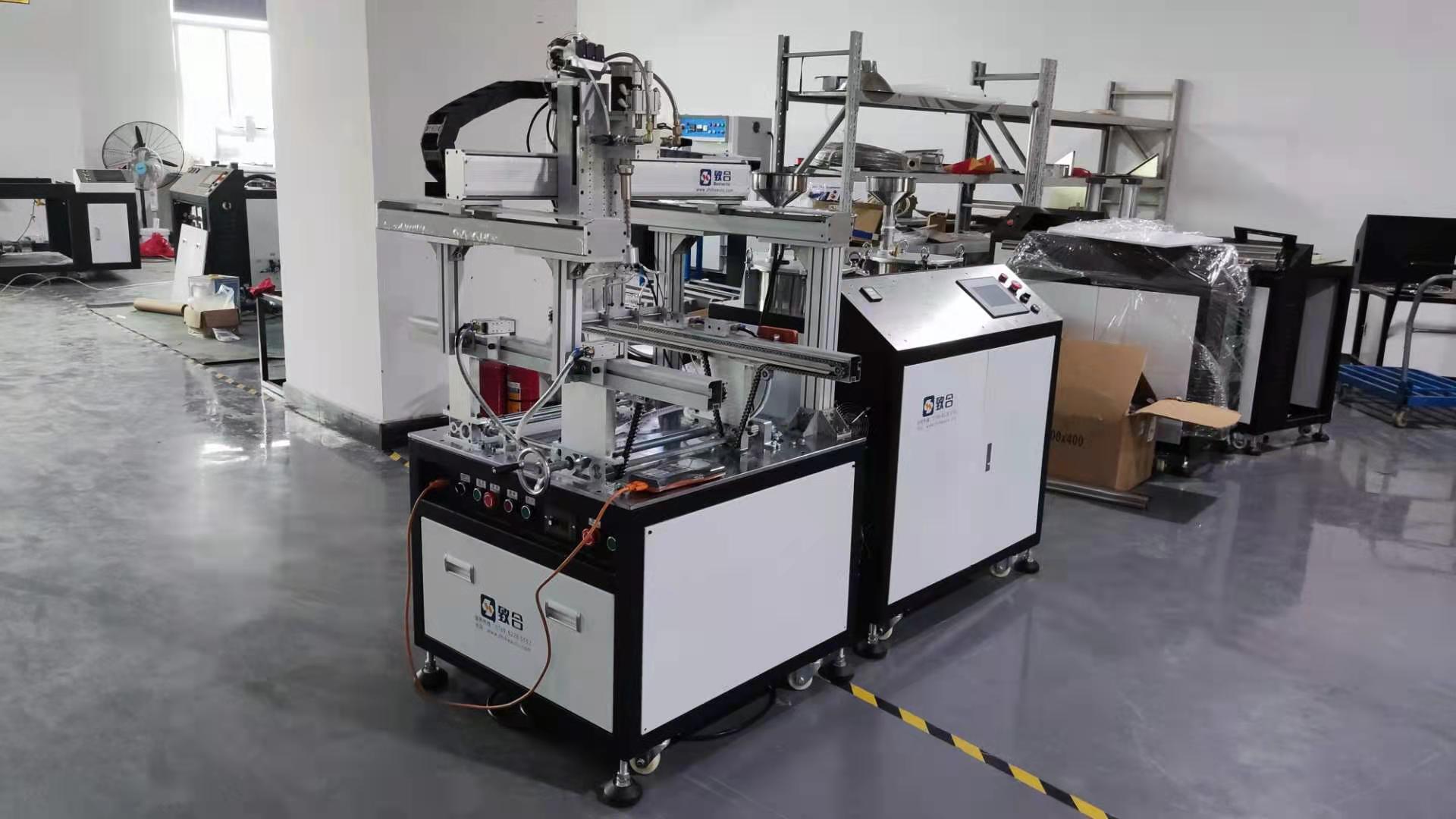

一、灌膠機設備參數：
技術項
技術參數
配膠比例
1：1
灌膠速度
2-18g可調（根據膠水特性有一定差異）
灌膠精度
膠量±2%,比例:±2%
輸入氣壓范圍
0.4-0.8MPa
頭部密封受壓
MAX≤2.6Mpa
膠量水粘度
<10000CPS
操作方式
手動
膠量比例控制
高精度螺桿泵
電控系統
PLC+控制屏（程序設定、修改、存儲等）
膠水截止系統
A、B膠獨立式瞬間自動回吸系統
混合攪拌系統
動態混合裝置
A泵
螺桿泵12CC
B泵
A膠桶容量
50L
B膠桶容量
外形尺寸
1250*650*1500mm
額定電源功率
220V 50Hz 1000W
二、烤箱參數：
外型尺寸
L5000*W700*H820
產品入口高度
300mm
輸送部分
倍速鏈鋼質耐高溫鏈條
溫度范圍
室溫-120度可調
外殼升降
氣缸升降打開及閉合
加熱部分
分兩節，獨立電箱控制（5套溫控控制）
控制部分
采購智能型LED數顯溫控器配SSR固態繼電器輸出
保護功能
超溫保護，逆相及缺箱保護，電機過載保護，加熱系統雙重保護
加熱方式
紅外線玻璃纖維發熱管
設備總功率
三，流水線參數：
線體寬度
600mm
線體高度
二層750mm，一層300mm
線體長度
16000mm
輸送速度
2-20米/min
鏈條形式
倍速鏈+鋼質耐高溫鏈條
框架材質
國標型材
PLC集中控制系統
升降部分
自動升降
工裝板
1000*600mm
5000W
三，抽真空機參數：
條件及單位
抽氣速率
50HZ/60HZ 立方米/H
360
極限壓力
50HZ/60HZ hPa(mbar)
0.1
電機功率
50HZ/60HZ Kw
7.5
噪音
50HZ/60HZ db(A)
74
工作溫度
50HZ/60HZ ℃
85
重量
KG
190
尺寸
mm
1098*548*429
控制系統
松下plc+數字真空表控制作
氣動部分
氣缸升降
真空箱體
不銹鋼真空罩
二，灌膠機器及真空箱配置：
類別
配置
數量
單位
機架（供膠機及三軸連接架）
鋼架方通/鈑金焊接（烤漆）帶腳輪及腳杯
2
套
灌膠機控制系統
致合自主研發灌膠機供膠軟件系統
（松下）PLC編程控制器
（昆侖通態）人機界面觸摸屏
個
電控箱部分
（臺灣明緯）電源24V 48V
各2
空氣開關、交流接觸器（正泰）
保險管
4
航空接頭
8
A電機驅動及電機130
B電機驅動及電機130
AB動合攪拌
啟動開關、固定繼電器、電容、急停開關、開關機開關
繼電器 （歐母龍）
6
電磁閥（亞德克）
10
電線（金環宇），線槽，接線卡（銅）
耐腐蝕PE管道（食品級）
304不銹鋼接頭、上下液位開關
A膠桶（304真空桶50L）
B膠桶（304真空桶50L）
304不銹鋼接頭
耐腐蝕管道
A膠高精密螺桿泵 12CC
B膠高精密螺桿泵 12CC
螺桿泵連接板件、連軸器
A、B料桶,清洗桶下液位開關）
鐵弗龍防爆管道4米
真空上料及緩沖桶
供膠閥體
自由研發雙液截止閥機加工件
動態混合管
亞德克電磁閥
若干
閥體密封件、軸承，氣缸件，O型圈
三軸部分
X軸同步帶模組
y軸同步帶模組
z軸同步帶模組
XYZ三軸電機及驅動
三軸運動控制卡
傳感器及氣缸
手柄控制器
機架光柵照明及外圍系統
真空箱部分
真空箱控制系統
1
真空泵
真空箱及氣缸升降機構
真空表
三，流水線及烤箱配置：
工裝板提升機
適配840*450mm工裝板
雙層三倍倍速鏈
16000*800*750mm(鋼質鏈條)
16
烤箱
5000*820*700mm
驅動總成
2.5KW--晟開
5
工位阻檔
QX-2 套裝
下層回板阻檔
QX-4套裝
賽鋼工裝托盤
600*600*20(賽鋼板)
32
